Что это такое и как его определить.
MAC-адрес - уникальный серийный номер присваиваемый каждому сетевому устройству для идентификации его в сети. MAC-адрес имеет длину 6 байт (48 бит), обычно записывается в шестнадцатиричном виде, например 00:34:56:78:90:AB и содержит знаки 0 - 9, A - F. Регистр символов роли не играет. Разделительные знаки (":", "-" и пр.) могут и отсутствовать, но их наличие делает число более читаемым. Для сетевых устройств первый байт всегда равен 00 (другие значения используются для broadcast и multicast -адресации)
Примеры правильных записей MAC-адресов:
00:34:56:78:90:AB
00-34-56-78-90-AB
0034567890AB
0034567890ab
00-34:56:78-90:aB
Каждый производитель присваивает адреса из принадлежащего ему диапазона адресов. Идентификатор производителя - OUI (Organizationally Unique Identifier) выделяет международная организация Institute of Electrical and Electronics Engineers - IEEE. OUI занимает первые 3 байта (префикс) MAC-адреса устройства Ethernet.
Таблица OUI производителей приемного оборудования
00-D0-5C Technotrend Systemtechnik AG
00-D0-D7 B2C2, Inc.
00-08-CA TwinHan Technology Co.,Ltd
00-30-6A Pentamedia Co., Ltd.
00-09-D6 KNC One GmbH
00-30-8D Pinnacle Systems
00-D0-72 Broadlogic
00-30-1D Skystream, Inc.
00-90-BC Telemann Co., Ltd.
00-30-05 Fujitsu Siemens Computers
00-D0-BD Sican GmbH
00-D0-16 SCM Microsystems, Inc.
00-30-5D Digitra Systems, Inc.
00-04-30 Netgem
00-06-76 Novra Technologies, Inc.
00-0E-49 Forsway Scandinavia AB
00-30-E2 Garnet Systems Co., Ltd.
00-D0-C1 Harmonic Data Systems, Ltd.
00-E0-6F Terayon Corp
00-10-65 Radyne Corporation
00-D0-B5 IPricot
00-E0-2A Tandberg Television AS
Таблица OUI производителей VSAT оборудования
00-80-AE Hughes Network Systems
00-A0-AC Gilat Satellite Networks, Ltd.
00-A0-BC Viasat Inc.
00-A0-94 Comsat Labs
00-0B-A4 Shiron Satellite Communications Ltd.
Таблица OUI производителей спутниковых ресиверов
00-09-34 Dream-Multimedia-Tv GmbH
00-03-78 Humax Co., Ltd.
00-10-B3 Nokia Multimedia Terminals
00-00-F0 Samsung Electronics Co., LTD.
00-05-9E Zinwell Corp.
Первые три байта MAC-адреса вашей DVB-карты обязательно должны соответствовать OUI ее производителя.
Хранится MAC-адрес в небольшой микросхеме serial EEPROM - электрически перепрограммируемой постоянной памяти. Микросхема подключается к последовательной шине I2C карты. В сетевых устройствах применяются микросхемы небольших объемов, например 24C16 - 2Kб (SkyStar1), 24C08 - 1 Kб (SkyStar2), 93C46 - 1 Kб (Pent@Net). В оставшее адресное пространство EEPROM изготовители заносят разнообразную информацию.
Как узнать MAC-адрес?
На упаковке ряда DVB-карт есть наклейка с MAC-адресом.

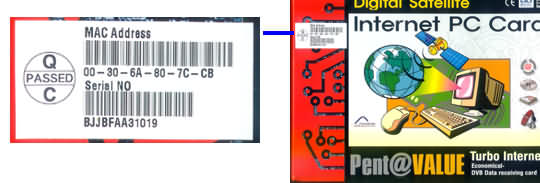

Наклейка на коробке Pent@Value

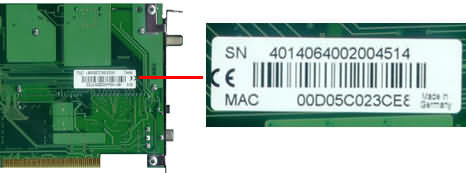

Наклейка на обратной стороне SkyStar1 rev 1.5
Windows. Способ 1
Запустите через Пуск->Выполнить программу Winipcfg (для Windows NT Wntipcfg.exe из Windows NT4 Resource Kit), выберите из списка интерфейсов DVB карту. В графе Адрес контроллера будет находится MAC адрес.

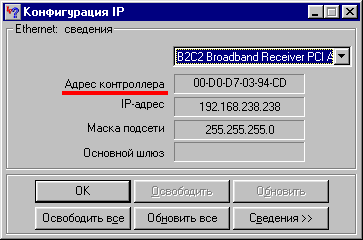

Вывод команды Winipcfg
Запустите через Пуск->Выполнить команду ipconfig /all. В появившемся списке найдите DVB карту. В графе Физический адрес будет находится MAC адрес. Если список быстро промелькнет, то используйте команду ipconfig /all | more или ipconfig /all /Batch [filename], где [filename] - имя файла в который будет записан вывод команды ipconfig

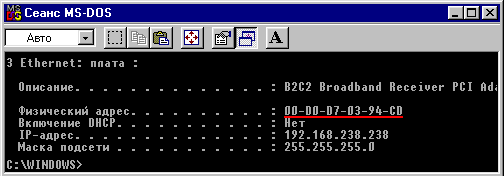

Вывод команды ipconfig /all
В программах настройки многих DVB-карт, тоже можно узнать MAC-адрес. Установите только сначала режим использования аппаратного MAC-адреса

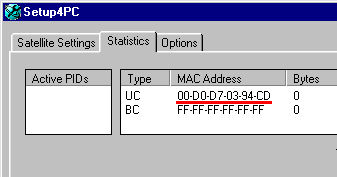

SkyStar2, софт 4.14

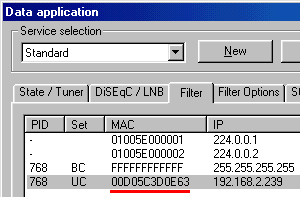

SkyStar1: MAC-адрес 00-D0-5C-3D-0E-63
Команда ifconfig будет показывать MAC устройства определенный в настройкакх фильтра. Чтобы увидеть аппаратный MAC-адрес карты необходимо убрать из dvbdd.conf ВСЕ фильтры и перезапустить драйвера.
Если DVB-карта прежде была настроена на любую СКД, где используется режим вычисления MAC-адреса из IP-адреса (НТВ-интернет), то команда ifconfig будет показывать виртуальный MAC-адрес вида 00-02-xx-xx-xx-xx, где xx-xx-xx-xx - IP-адрес вашего внешнего интерфейса в hex-виде.
