Оборудование, описание сервиса

LinkStar применяется для качественного предоставления таких услуг, как:
  • Скоростной доступ в Интернет и IP-телефония для корпоративных пользователей
  • Внешний канал Интернет и IP-телефонии для узлов небольших (региональных) провайдеров
  • Построение корпоративных сетей передачи данных с низкой и средней интенсивностью трафика
  • Дистанционное обучение и видеоконференции
  • Удаленный мониторинг и управление технологическими процессами

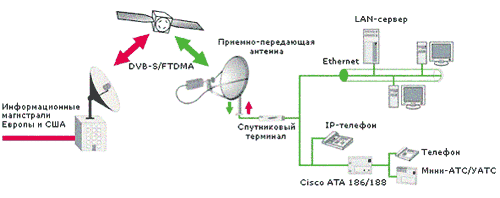

Сеть Linkstar имеет топологию "звезда" и удовлетворяет стандарту дуплексной спутниковой связи DVB-S/DVB-RCS. Скорость передачи данных в прямом канале (к пользователю) составляет до 10 Мбит/с и более, обратный канал (от пользователя) имеет максимальную пропускную способность 1,2 Мбит/с. Для множественного доступа пользователей к ресурсу обратного канала используется технология MF-TDMA (Multi Frequency Time Division Multiple Access). Сеть работает в Ku-диапазоне частот.
Используется оборудование LinkStar производства фирмы Viasat (США).
Абонентская станция сети Linkstar

В состав абонентской станции входит:
  • Одна приемо-передающая антенная система с диаметром антенны 120, 180 или 240 см (в зависимости от географического местоположения абонента) с преобразователем частоты и усилителем мощности
  • Спутниковый модем LinkStar
  • Оборудование Cisco для локальной сети и IP-телефонии (опционально)
  • Система электроснабжения: ИБП с дополнительным блоком АКБ, щит распределения и учета электроэнергии (опционально)
Конкретная конфигурация станции подбирается индивидуально при ее проектировании

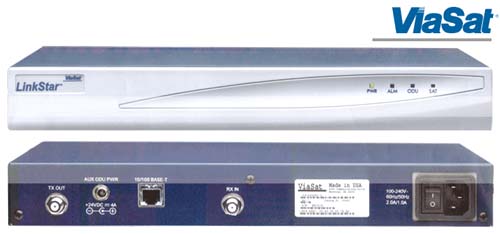

Спутниковый модем LinkStar производства фирмы ViaSat (США) предназначен для работы в составе VSAT-станции в спутниковых сетях с топологией "звезда", в C- и Ku-диапазоне. Терминал может эффективно использоваться на узлах Интернет-сервис провайдеров, корпорациями с сетью филиалов, конечными корпоративными и частными пользователями.
LinkStar обеспечивает высокоскоростной доступ к прямому (DVB, до 60 Мбит/с) и обратному (RCS, турбо-кодирование, до 1,15 Мбит/с) широкополосным каналам. Таким образом, терминал способен обеспечить эффективную работу таких требовательных к пропускной способности сети приложений, как доступ в Интернет, корпоративная и междугородняя IP-телефония, обмен мультимедийной информацией, многоадресная пересылка объемных файлов, видеоконференции, организация виртуальных частных сетей и т.п.
Терминал выполняет IP-маршрутизацию, поддерживает многоадресную работу, качество обслуживания (IP QoS) и TCP акселерация с пропускной способностью в пользовательском интерфейсе 10 Мбит/с. Размер терминала - 1 Rack Unit.
Оборудование сертифицировано в РФ.

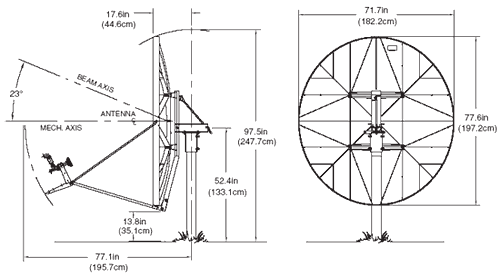

Антенна Channel Master

Рефлектор антенн изготовлен методом термореактивного прессования и усилен ребрами жесткости. Это обеспечивает его прочность и высокую точность параболической поверхности, что особенно важно для работы в режиме передачи.
Фиксированная азимутально-угловая подвеска антенны также имеет усиленную конструкцию. Она выполнена из толстой, оцинкованной горячим способом стали и позволяет прочно закрепить антенну на опоре.
Установка антенны производится согласно проекту на крыше здания или на земле, на штатной или специально изготовленной опорной конструкции.
Основные технические характеристики LinkStar

Топология сети Звезда
Параметры каналов передачи
Прямой канал от Hub
Формат DVB/MPEG-2 Транспортный поток (ISO/IEC 13818) DVB, мультипротокольная инкапсуляция (MPE) для вставки IP PCR данных
Символьные скорости от 5 до 42.5 Мс/с
Кодирование DVB совместимое RS (204, 188) и конволюционное (R=1/2, 2/3, 3/4, 5/6, 7/8)
Модуляция QPSK или 8PSK
Обратный канал
Формат MF-TDMA
Символьные скорости 156 Кс/с, 312 Кс/с, 625 Кс/с, 1.25 Мс/с
Кодирование DVB-RCS совместимый турбо код
Модуляция QPSK, BPSK
Спутниковый IP Терминал
Частота ПЧ на передачу 950-1450 МГц
Уровень сигнала на передачу от -15 до -30 дБм с шагом 0.125 дБм
Частота ПЧ на приеме 950-2150 МГц
Уровень входных сигналов от -60 до -20 дБм
Физические интерфейсы
L-band прием и передача (2) F - типа
Пользовательский (1) 10/100 Base T Ethernet (RJ-45)
Внешний РЧ блок (ODU)
Диаметры антенн 0.96 м, 1.2 м, 1.8 м, 2.4 м
Мощности ODU 0.5 Вт, 1 Вт, 2 Вт, 4 Вт, 5 Вт
Рабочие температуры ODU от -40C до 55C
Внутренний блок (IDU)
Размеры 1U высота, 12” ширина, 8” глубина
Питание 110/220 VAC автоматический выбор
Температура от 0 до 40 °C рабочая, от -20 до 70 °C хранение
Влажность 95% без конденсации при 40 °C рабочая, 90% без конденсации при 65 °C в не рабочем состоянии
Управление и контроль сетью
Система управления сетью (NMS) На Java Web-основе, стандартный PC
Центр управления сетью (NCC) Располагается на Hub, резервированная рабочая станция SUN Solaris, SNMP агент
Производительность системы
Масштабируемость 10,000 узлов на один Hub/NCC, 100,000 узлов в режиме многих Hub/NCC
TCP ускорение пропускная способность 10 Мбит/с
Протоколы TCP/IP, UDP/IP, IGMP, RIP1&2 поддержка IP QoS
Защита Опционально

Обеспечение надежности.


Все технические средства Центральной станции резервированы. Для обеспечения надежности абонентских комплектов создается групповой ЗИП, в состав которого включено активное радиочастотное внешнее оборудование и терминалы (IDU) из расчета соответственно 4 и 8 комплектов на каждые 100 абонентов.
Для обеспечения бесперебойной работы абонентского оборудование его питание должно осуществляться от гарантированных источников электроснабжения.
Связь не гарантирована во время солнечной интерференции (15…20 мин/сутки в течение 7…10 дней в осенний и весенний период).

Дополнительные возможности спутниковой сети связи.

Спутниковая сеть связи позволяет не только обеспечить обмен данными и речевыми сообщениями, но также предоставляет возможность оказания следующих дополнительных услуг:
  1. Скоростной спутниковый доступ в сеть Интернет.
  2. Отправка и прием электронной почты.
  3. Гарантированная доставка файлов.
  4. Видеоконференцсвязь.
  5. Услуги передачи новостей и контента.
  6. Дистанционное образование.
  7. Организацию корпоративных сетей Intranet и Extranet.
  8. Организацию виртуальных частных сетей (VPN).
  9. Подключение и работу POS терминалов.
  10. VoIP
